恒溫老化柜的溫度均勻度與結構關系密切
恒溫老化柜在控制溫度方面由于其尺寸緊湊，即想要更大的產品擺放空間，又想使溫度控制均勻度更好，就必須要有一個相對合理的結構為其支撐；老化柜一般層數較多，此時每一層的層板均會或多或少的阻礙內部的風向流動及風速減緩，從而造成溫度不均的情況。

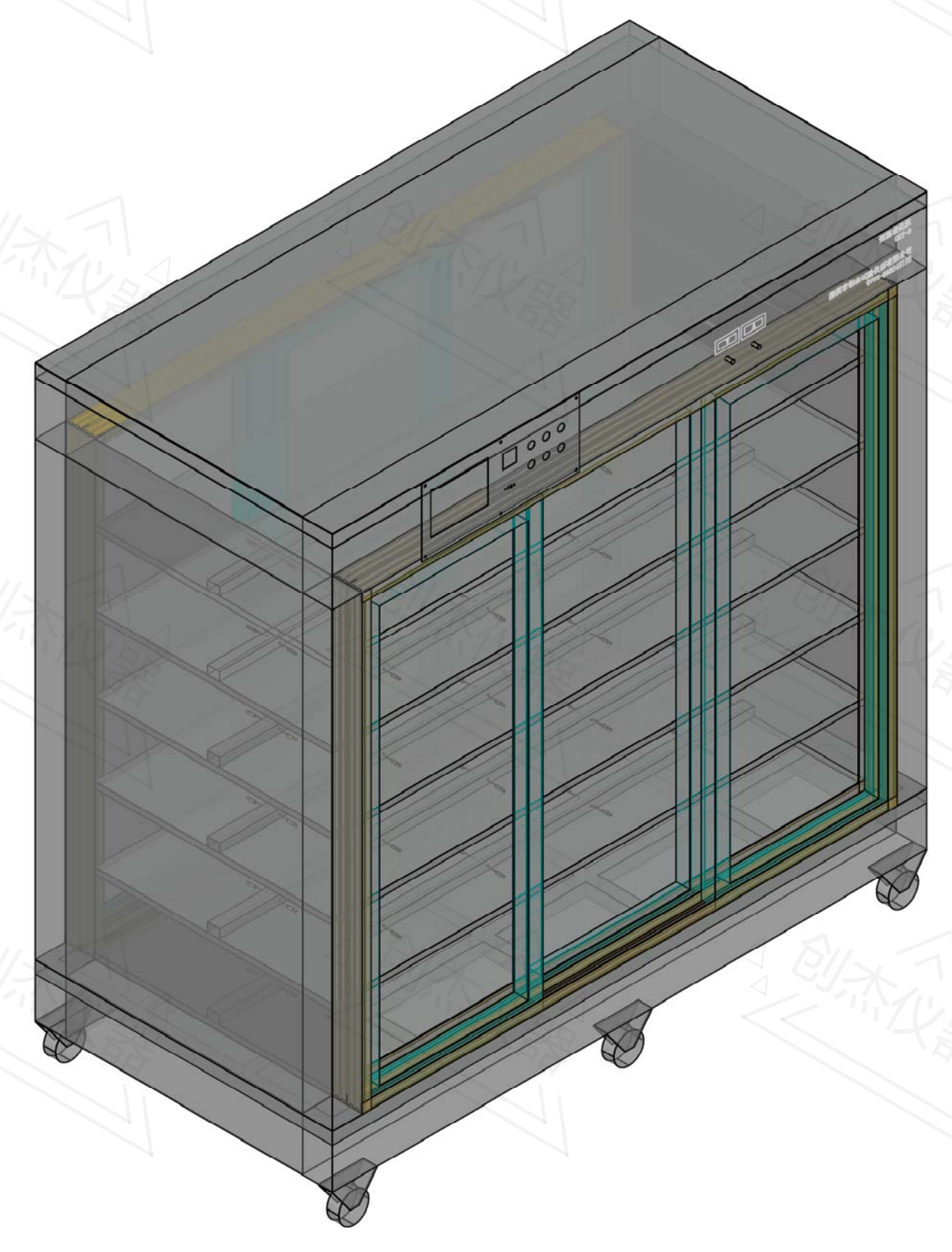

因此，恒溫老化柜在結構上，運風盡量采取平行運風的模式來減少層板對風的阻礙，如下圖設計結構圖所示：

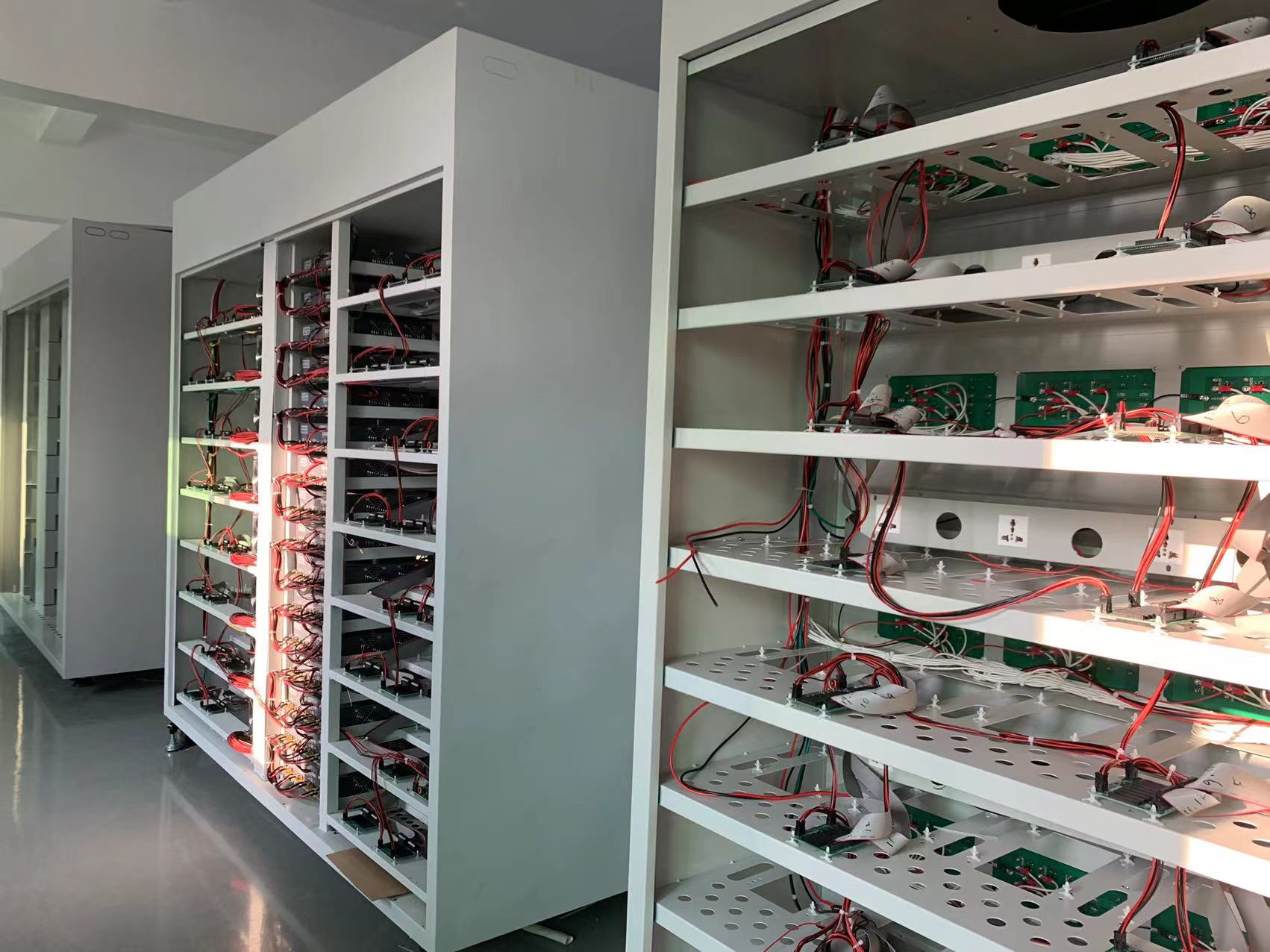

 通常老化柜為單面操作，單面取放產品，而為了配合用戶的更大產能與更小占地，空間更高的利用率，也可以做成雙面取放產品；
層與層之間的間距也就是層高，在提出掉層板自身為強度而設計的厚度后，應根據用戶的產品與實際操作過程中的取放方便程度來設計，高度應盡量高于180mm為宜，太低的高度對于用手拿放產品會造成不便也不利于維護保養；
另外層可以設計成抽屜式導軌，此種較適合于常溫以及非高溫，過高的溫度會使導軌內的潤滑油在短時間內失去潤滑的原有效果；
一般會將加熱發熱源安裝于設備的底部，通過風機將熱傳導上去，一側為出風一側為進
風以此風循環；
控制系統安裝于恒溫老化柜的頂部，有數顯按鍵式和觸摸式兩種控制器，大的控制顯示器會使電箱的高度相應增高，而小的數顯按按鍵式有48*48的小型號但常用會在72*72以控制控制箱高度；但各有優勢，觸摸屏的控制器以其更直觀更易操作從而深受用戶支持。
正面大玻璃窗能方便快捷的看到內部老化產品的情況，大視野，如果是前后雙面則底部腳輪宜多加1組以承受其重量，避免主體變形造成玻璃門的推拉不順暢。更多相關技術支持，請掃描下方二維碼加VX好友咨詢或直接電聯溝通。
|
