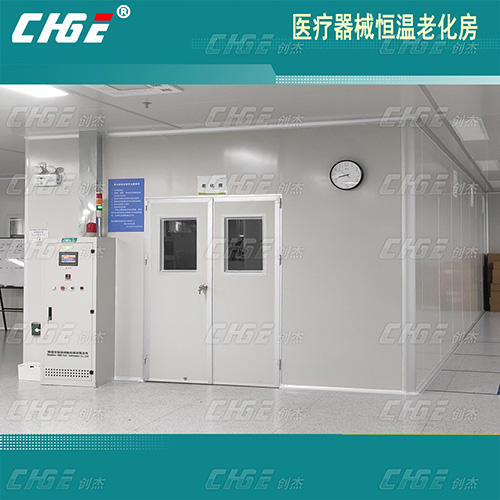

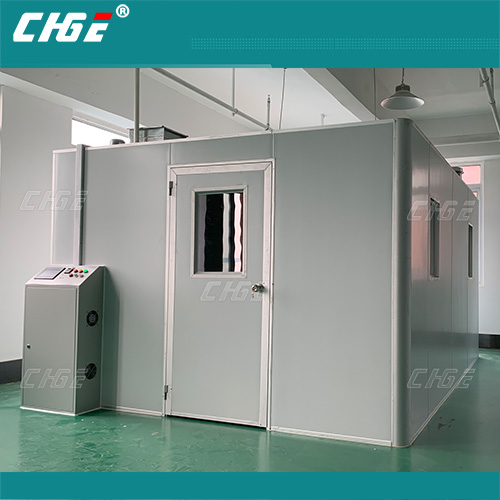

醫療器械恒溫老化房
1．主要技術參數：
1.1 溫度范圍：常溫+5℃--60℃（常溫+5℃---80℃或按客戶要求設計）
1.2 溫度波動：±0.5℃；
1.3 溫度偏差：精度±3℃（可根據客戶要求設計精度）
1.4 房內尺寸：按要求；
1.5 運行方式：溫度可調，恒定運行或程序運行（可選觸摸屏式程序運行）
1.6 安裝電源：AC~380V；50 Hz；
1.7 噪音大小：≦65分貝
2. 控制系統及安全保護措施：
2.1 電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB5002S2-95，《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。
2.2 控制系統集成老化功能設計。設計功能控制電柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作；電柜面板設計美觀、操作簡單。
2.3 老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。
a.動切斷循環風機、電熱等電源；老化房自行降溫，繼續老化，待總老化時間到，黃色警示燈亮起，告知老化完畢。
b.產品超溫保護控制。在溫度超過產品老化溫度上限時，自動切斷產品供電，以保護產品過溫老化，影響其性能；同時蜂鳴器報警、紅色警示燈亮起。溫度正常自動恢復供電。
c.加熱器PID控制。采用SSR配套使用，溫度到達設定溫后，根據需要自動無級調節加熱器功率大小，器件無機械損耗且室內溫度穩定性高。
2.4 具有多重保護功能，安全可靠。
a.電熱防干燒，風機故障或風管內溫度過高時自動切斷整個電源，同時警報器報警。
b.電加熱與風機聯動設計，風機未能啟動時加熱器無法單獨啟動。
c.加熱器防MC粘連設計。SSR無觸點關斷，無機械動作、損耗，杜絕意外。
d.加熱器連接采用耐高溫線材。
e.室內安裝防爆型照明燈，提高燈泡壽命，防止外力撞破。
f.庫體采用難燃保溫材料，保溫性能好，安全系數高。
g.超溫聲光報警功能：老化過程中出現超溫狀況，則亮紅燈，蜂鳴器響起。
3. 室體結構及用料說明：
箱體材料采用EPS夾芯板，產品的燃燒性能符合《建筑材料燃燒性能分級》B2級的規定。
3.1 墻體材料：庫體五面采用雙面彩鋼保溫庫板（EPS計算機色）拼裝而成，固定支撐鋁材橫梁，鋁型材板包邊；地面不做處理，接合處打密封玻璃膠，有效保證房間的密封性，室內放置產品老化車。
其中外墻材料：墻身板：彩鋼板0.5mm厚；
天花板：彩鋼板0.5mm厚；
門 板：彩鋼板0.5mm厚；
其中內墻材料：墻身板：彩鋼板0.5mm厚；
天花板：彩鋼板0.5mm厚；
門 板：彩鋼板0.5mm厚；
3.2 門洞設置： W 900×H 1900mm（單/雙開門）；
3.3 觀 察 窗： 400×600mm，鋼化玻璃，安裝在大門上，老化過程中可隨時觀察室內工作狀況。
3.4 加熱器放置于老化房頂上循環風道中，四周加防火隔熱材料。采用PID溫度模塊控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱器功率大小配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值。
4．空氣調節系統
風力管道系統符合《通風與空調工程施工質量驗收規范》GB50243-2002標準。
4.1 熱風循環風系統采用下送上回循環概念，大容量風機強制運風。
4.2 風力分為排風系統和循環風系統。兩套系統獨立工作。
4.3 排風系統為室內溫度超過產品所需要溫度時將室內多余熱量排至室外
4.4 排風系統采用風道與風機相結合設計概念，循環風機不停地給房間空氣做對流循環運動；保證室內溫度均勻性。
5．測控系統
5.1 溫度測量：Pt100鉑電阻；
5.2 控制儀表：進口，高精度數顯溫度控制器，PID調節，精度0.1；
5.3 控制輸出：固態繼電器SSR輸出；
5.4 電 控 箱：一套，主要電器均采用斯耐德、歐姆龍等進口元氣件。
醫療器械老化房/ 使用現場的條件
----------------------------------------------------------------------------
1、溫度：15℃~35℃
2、相對濕度：不大于85%RH
3、周圍無強烈振動、無強烈電磁場影響
4、周圍無高濃度粉塵及腐蝕性物質
5、無陽光直接照射或其它熱源直接輻射
6、周圍無強烈氣流，當周圍空氣需要強制流時，氣流不應直接吹到箱體上
7、試驗箱應放置平穩，保持水平
8、試驗箱的四周應留有一定的距離，方便維修操作
9、安裝場地通風良好
10、良好接地
醫療器械老化房/ 服務承諾
----------------------------------------------------------------------------
1、免費上門安裝調試、培訓操作人員。
2、產品自交付用戶使用之日起包修壹年，但下述情況除外：
a.需方操作失誤，出現人為故障和損壞；
b.其它不應由供貨方承受的情況
3、包修期滿后提供有償服務。
|
